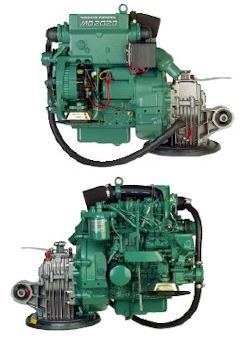

MOTEUR DIESEL VOLVO Penta 2020D

Caractéristiques Techniques

1.Caractéristiques

• VOLVO PENTA IN-BOARD

• Type : MD2020-D

• Plaque Moteur sur échangeur température : MD2020d-D B1 [5102328628] 868844

• Plaque Moteur sur pompe à fuel : MD2020-D [B1 - 5102] 868844 N° 328868

• HP : 19CV

• Carburant : Diesel

• Année début de fabrication: 1998

• Année fin de fabrication : 2002

2.Spécifications Techniques Générales

• Désignation : MD2020

• Nombre de cylindre : 3

• Alésage : 67 mm

• Course : 64 mm

• Cylindrée totale : 0,68 litre

• Régime de ralenti : 850 +/- 25 tours/min

• Rapport de compression : 23,5:1

• Sens de rotation vu de l'avant du moteur : Horaire

• Inclinaison maximale vers l'arrière pendant la marche : 20°

• Inclinaison maximale latérale pendant la marche : 30°

• Jeu des soupapes d'admission échappement (stationnaire à froid) : 0,2 mm

• Poids du moteur sans huile, sans eau : 112 Kg

3.Circuit carburant & pompe carburant

• Début de l'injection par rapport à la position du vilebrequin : 25,5° +/- 1° avant P.M.H (point mort haut)

• Pression d'ouverture des injecteurs (au controle) : 11,3 - 12,3 MPa (115 - 125 Kp/cm2)

• Pression d'ouverture au reglage : 11,8 MPa (120 Kp/cm2)

4.Circuit de lubrification

• Contenance en huile du moteur (filtre à huile compris) : 2,8 litres

• Qualité de l'huile suivant le système API : CD

• Viscosité entre -5° et + 55° C : SAE 15W40 - SAE 20W50

• Couple de serrage du bouchon d'huile : 30-40 Nm ( 3-4 Kpm)

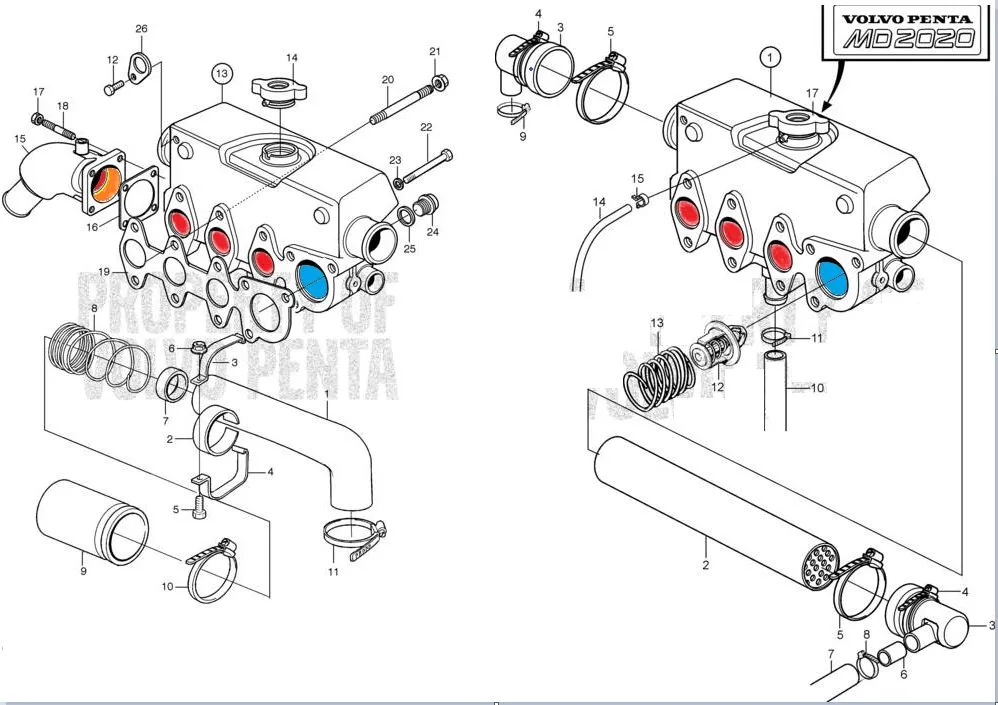

5.Circuit de refroidissement

• Nombre de thermostat : 1

• Température de début d'ouverture du thermostat : 75° +/- 2°C

• Température de pleine ouverture du thermostat: 87°C

• Contenance du circuit d'eau douce : 2,9 litres

6.Circuit électrique

• Tension du circuit : 12V

• Fusibles : 15A

• Capacité de la batterie de démaarage : 70 Ah

• Alternateur Tension/Courant maxi : 14V/60A

• Puissance Sortie Alternateur environ : 840W

• Puissance Sortie Démarreur environ : 700W

7.Inverseur de marche MS25S & Couplage Transmission Sail-drive 120S-D

• Contenance en huile : environ 2 litres - différence de volume mini-maxi : 0,3 litre
