Antenne Evermore SA320 SA920

Caractéristiques Techniques

1. Caractéristiques & Fonctions

• Constructeur Evermore

• Gamme produit : Navigation Marine

• Définition : Antenne GPS

• Fast TTFF & Basse consommation.

• Filtre d'interférence VHF

• WAAS compatible avec EGNOS support.

• Compensation automatique de la déclinaison.

• Protection inversion d'alimentation

2. Spécifications Techniques

• Tension d'alimentation :9V à 34V

• Protocole :NMEA 0183 V2.20

• Vitesse Transmission ;4800 bauds

• Parité :8 bits N 1 stop

• Séquences NMEA :GGA, GSA, GSV, RMC

• Antenne :Diamètre 77,5 mm , hauteur 85,7 mm

• Poids :240 gr

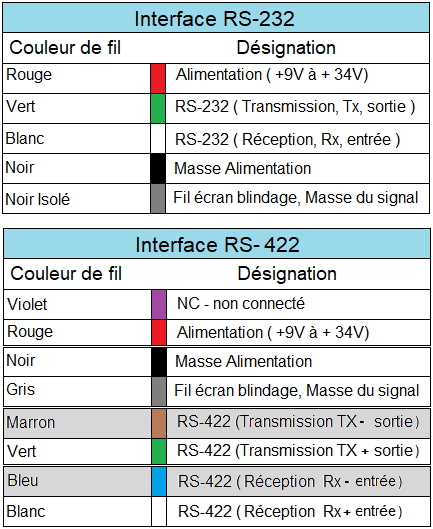

3. Interfaces disponibles suivant version.

Rappel des Normes de Transmission Physique.

RS232 (EIA Américain) ou V24/28 (International)

• Mode :Unidirectionnel - Full Duplex

• Câblage :3 fils min. avec blindage si possible

• portée :15m à 60m selon vitesse de transmission

• Vitesse de transmission classique :1200, 2400, 4800, 9600 & 19200 bits/s

• Vitesse de trans. uart spécifique :38400 bits/s , 115400 bits/s

• Type de transmission :Asynchrone

• Caractères :Ascii 8bits 1Start 1Stop 1Parité(optionnelle)

• Connecteur :DB9, DB25, dominos...

• Signaux indispensables :TD, RD, GND

• Signaux optionnels. :DTE, DCE, CD, DTR, RTS, CTS

• Tension requise :+/- 12V optimum

• Logique transmissionNégative (1 = -12V)(0 = +12V)

• Adaptation TTL (0 - 5V) :Nécessite un adaptateur

• Adaptation TTL (0 - 5V) USB:Nécessite un adaptateur

RS422 (EIA Américain) ou V11/X27 (International)

• Mode :Bidirectionnel - Duplex

• Transmission physique :Différentielle

• Câblage :Deux fois 2 paires torsadées + Masse + Blindage si possible

• Nombre de récepteurs :10 Maximum pour 1 émetteur

• portée :1200m selon vitesse de transmission
