Armoire d'énérgie - All in One

Caractéristiques Techniques

1.Caractéristiques Physiques

‬ Couleur: Aluminium Blanc

‬ Dimensions: 250 x 340 x 80 mm

‬ Poids: 2480 grammes sans câble

‬ Fixation: 4 Vis Diamètre 4mm

‬ Emplacement: Cloison Verticale du Coffre de cockpit.

2.Caractéristiques Electriques Secteur

‬ Tension d'alimentation: 230 Volts (+/- 10%)

‬ Consommation: 16 A maximum

‬ Fréquence: 50 Hz (+/- 10%)

3.Caractéristiques Environnementales

‬ Température de fonctionnement: -10°C +50°C

‬ Humidité: 10% à 90% sans condensation (carte tropicalisée)

‬ Convection: Forcée par ventilateur interne sur modèle 15A et 20A

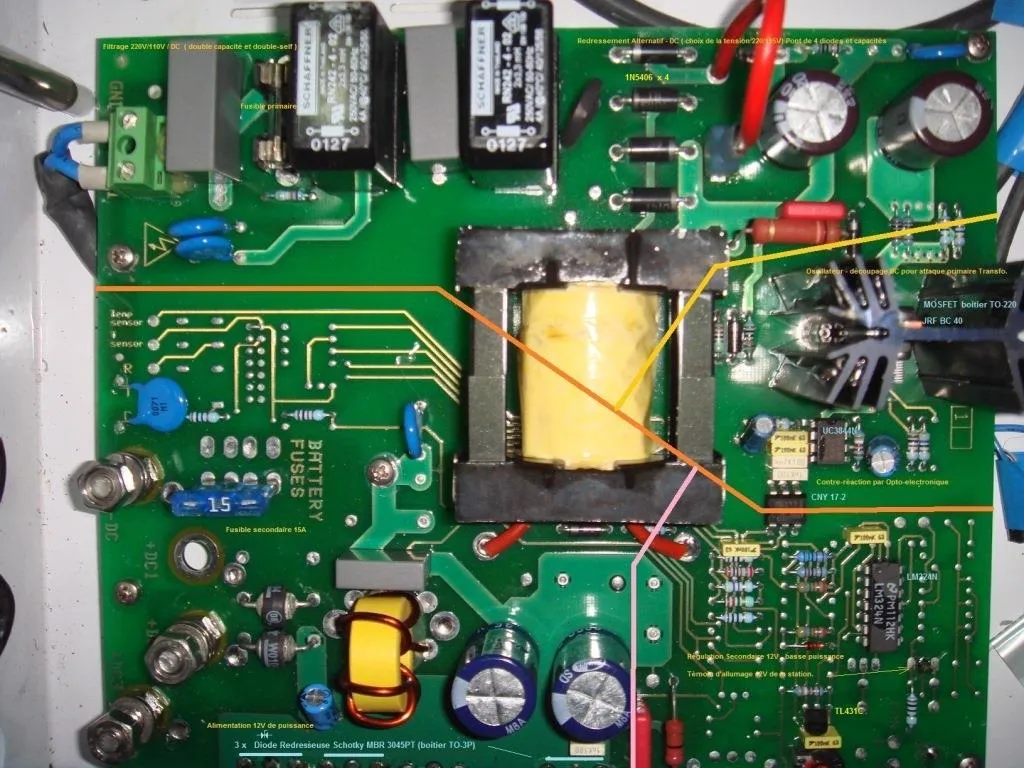

Chargeur de Batteries

Sous-ensemble géré par carte électronique indépendante

Tension d'alimentation	230 Volts (+/- 15%)
Fréquence	50Hz ou 60 Hz (+/- 10%)
Consommation	1,0 Amp (modele 10A) - 1,5 Amp (15A) - 2,0 Amp (20A)
Nombre de sorties	2 sorties isolées
Courbe de charge	I.U.Uo ( 3 états)
Tension de boost (U)	14,2 Volts (+/- 1%)
Tension de floating (Uo)	13,6 Volts (+/- 1%)
Basculement en boost	dès que courant de sortie > 0,5 x Calibre du chargeur
Retour en floating	dès que courant de sortie < 0,2 x Calibre chargeur
Protections	En cas de court circuit en sortie par arrêt du chargeur
Protections	En cas d'inversion de polarité par rupture du fusible
Fusible de sortie	15 Amps (modèle 10A) . 20 Amps (15A) . 25 Amps (20A
Fusible secteur	3 Amps (10 et 15A) . 6 Amps (20A)
CEM	EN 48081-1
Classe de l'appareil	Classe 1
Sécurité	ISO 13297
Visualisation en façade	Voyant ON/OFF de bon fonctionnement (vert)
Raccordement batteries	Goujons M6

Armoire d'Energie

Sous-Ensemble Disjoncteur

Tension d'alimentation	230 Volts (+/- 10%)
Fréquence	50Hz (+/- 10%)
Consommation	16 Amps max
Protections	Accès Secteur par Disjoncteur Différentiel 16A - 30mA
Protections	Accès Utilisateurs 1 et 2 par Disjoncteur Magneto-Thermique 10A

Schéma Raccordement







Visualisation et Défauts

Led "On/Off" éteinte	Chargeur Hors Tension Vérifier la présence et le niveau de tension secteur Vérifier les raccordements secteur Vérifier le Disjoncteur secteur Vérifier le fusible secteur
Led "On/Off" clignotante	Chargeur mal raccordé en Sortie Vérifier les raccordements batteries Fusibles de sortie HS Vérifier la bonne polarité des câbles batteries Remplacer le fusible de Sortie Présence d'un défaut court-circuit en sortie Vérifier les raccordements de sortie Vérifier l'état des batteries ou des consommants Batterie en décharge profonde Recharger la batterie par un moyen externe Remplacer la batterie défectueuse
Led "On/Off" allumée	Chargeur en fonctionnement Chargeur en boost et batterie en cours de charge lorsque le ventilateur fonctionne Chargeur en floating et batterie chargée dès l'arrêt du ventilateur

Une inversion de polarité sur les câbles batterie entraine automatiquement la destruction du Fusible de Sortie.

Distributeur France

Société REYA . BP136 . 144 Ave de la Roubine . 06156 CANNES Le Bocca Tel 04 93 90 47 00
