GUINDEAU LOFRANS CAYMAN 1000

1. Caractéristiques Techniques

1.1 Caractéristiques

• Constructeur LOFRANS (Winlasses - Italy)

• Gamme produit : Cayman 88

• Définition : Guindeau électrique

• Alimentation > 12V aux bornes du moteur.

• Batterie 150 AH minimum

• Puissance max 1000W

• Disjoncteur de la ligne de puissance : 100A

• Section des câbles ligne de puissance : 35 mm2 min. (prévoir 30% supplémentaire si longueur A/R>10m)

• Fusible ligne de commande : 5A

• Section des câbles lignes de commande : 1,5 mm2

• Bornes de la boîte de commande : 3

• Télecommande possible : Oui

1.2 Spécifications Installation (ex : Gilliat - First 35S5)

• Disjoncteur Magneto Thermique: 100A ( accès dans coffre tribord cabine avant - Grand Coffre)

• Disjoncteur Magneto Thermique: laisser libre l'accès afin de ré-armer en cas de surcharge

• Coupure Générale: Coupe Batterie situé dans cabine avant tribord, Petit Coffre.

• Consommation: I = P/U 1000/12 = 83 Ampères

• Fusible pédalier de commande: Fusible 5A (type verre) accès dans grand coffre tribord de la cabine avant

• Boîtier Relais Inverseur: Accès coffre tribord cabine avant au droit du Guindeau.(2 fils BAT 35/50mm2 et 2 fils MOT + 3 fils Cde)

• Télécommande: Un montage 3 points en parallèle sur les pédales Up/Down autorise une ou plusieurs télécommandes.

2. Guide d'installation

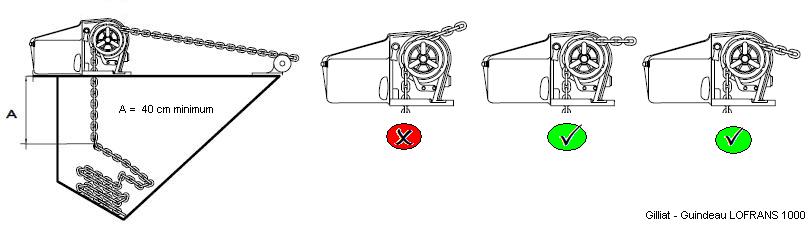

2.1 Positionnement

2.2 Embrayage du barbotin

‣ Pour embrayer, mettre la poignée dans l'écrou et serrer en tournant dans le sens

‣ des aiguilles d'une montre jusqu'à ce que la poignée ne puisse plus bouger.

‣ Pour débrayer, tourner l'écrou papillon.

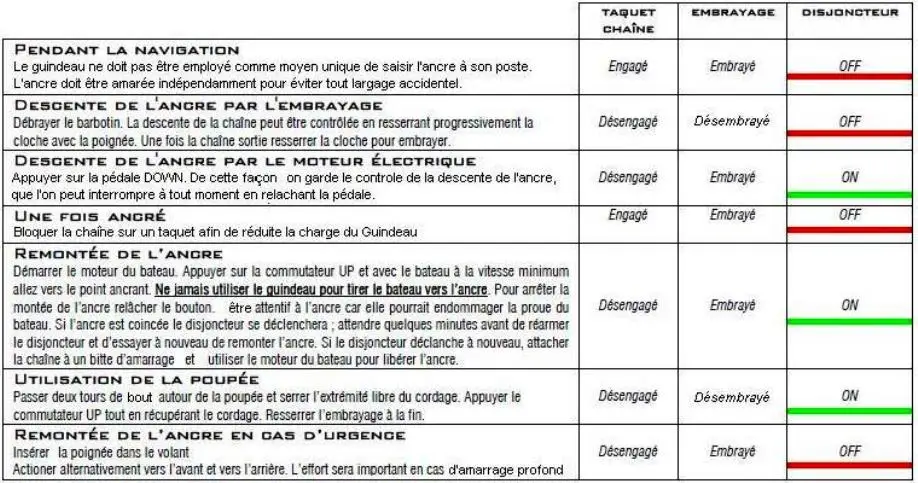

2.3 Tableau d'utilisation

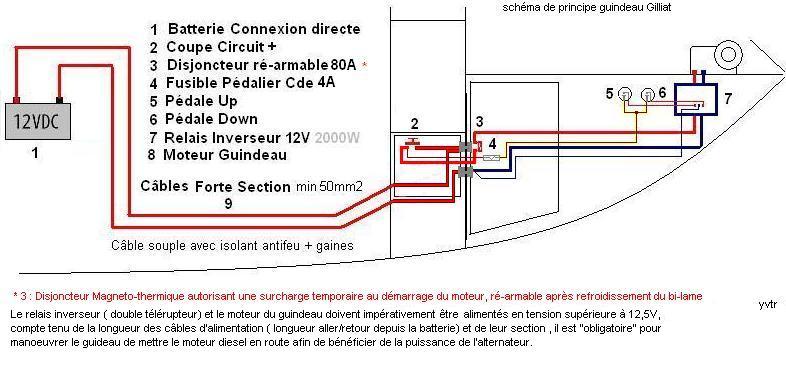

2.4 Schéma électrique de principe - GILLIAT
