VHF ASN Fixe NAVMAN

1. Caractéristiques Techniques

1.1 Caractéristiques & Fonctions

• Constructeur NAVMAN

• Gamme produit : 7200 EU

• Définition : VHF Gamme Marine

• Type de Codeur/Decodeur : Classe D *

• Touche accès direct canal 16

• Sélection Canal par sélecteur rotatif

• Touche protégée MOB ( Homme à la mer)

• Touche accès direct à un canal programmable

• Balayage de tous les canaux

• Veille multicanaux programmable

• Fonction ASN embarquée

• Mode 16K0G3E (FM) - 16K0G2B (ASN) **

• Fréquences USA, EU, Canada, Météo

• ASN et Nouveau règlement de Sécurité en mer

1.2 Spécifications Techniques

• Tension d'alimentation : 13,5 VDC

• Consommation 1 : RX < 250 mA selon Squelch, TX 1,5A pour 1W & 6,0A pour 25W

• Consommation 2 : 3mA Barographe radio éteinte, 85mA en veille active.

• Puissance Emission : 1 & 25WATT

• Affichage Résolution : Afficheur FSTN (cristaux liquides techno Film Super Twisted Nematic) 4x12 car. (H 40mm L 48mm)

• Température Travail : -15 °C à +50°C

• Etanchéité : JIS7

• Antenne : Connecteur SO-239 (50 Ohms)

• GPS NMEA : Oui • 4800 bauds NMEA ( clicker pour schéma)

• Port de communication : 4800 bauds NMEA & 38400 bauds NAVBUS

• Poids avec batterie : 1,36 Kg sans le microphone

• Dimensions : 161(L) x 75(H) x 147(P) mm - sans support

2. Guide d'utilisation

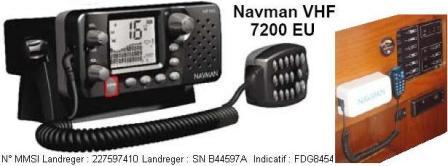

2.1 Image NAVMAN 7200

2.2 Guide utilisateur

2.3 Procédures d'appel

2.4 Classe D

Classes d'homologation des équipements de teletransmission ASN (Appel Selectif Numérique)

Très utilisée à la Plaisance, correspond aux standards minima définis par le SMDSM (Système Mondial de Détresse et de Sécurité en Mer)

La classe D autorise :

  •  L'alerte, l’accusé de réception et les relais de détresse.

  •  L'appel et l'accusé de réception des communications normales (ou générales).

2.5 16K0G2B ASN

L'ITU (International Telecommunication Union) a défini un mode de description des informations émises par les équipements radiofréquence.

  ‣ Le signal sera défini par sa largeur de bande, sa modulation, sa nature et son type.

  ‣ C'est le signal qui est l'objet de ce système et non pas l'équipement de transmission.

  ‣ Le système se présentera sous la forme : BBBB 123 45

  • BBBB est la bande passante du signal - 3 chiffres & une lettre remplaçant le "point" soit 16,0 Khz

  • 1 le type de modulation utilisée G = Modulation de phase

  • 2 le type de signal modulé 2 = 1 canal contenant de l'info. numérique utilisant une sous-porteuse

  • 3 type d'information transmise B = Info de type telegraphique de type teletype

  • 4 détail pratique de l'information transmise - 5 type de multiplexage (4 et 5 sont optionnels)

2.6 Sécurité et ASN

Seuls sont obligatoires 3 feux à main pour les bateaux équipés d'une VHF ASN reliée à un GPS.

3. Tableau des fréquences Internationales

3.1 Uniquement les plus utilisées en FULL DUPLEX (fr Hz RX = TX )

06 : 156.300 Mhz   08 : 156.400 Mhz   09 : 156.450 Mhz   10 : 156.500 Mhz

11 : 156.550 Mhz   12 : 156.600 Mhz   13 : 156.650 Mhz   14 : 156.700 Mhz

15 : 156.750 Mhz   16 : 156.800 Mhz   17 : 156.850 Mhz   67 : 156.375 Mhz

68 : 156.425 Mhz   69 : 156.475 Mhz   71 : 156.575 Mhz   72 : 156.625 Mhz

73 : 156.675 Mhz   74 : 156.725 Mhz   77 : 156.875 Mhz

Le canal 70 réservé aux appels ASN n'est pas couvert par la Pocket 3200 (rappel : 156.525 Mhz)
