VHF Portable Radio Ocean

1. Caractéristiques Techniques

1.1 Caractéristiques & Fonctions

• Constructeur Radio Ocean

• Gamme produit : Pocket 3200 N° de série : 30100575

• Définition : VHF Gamme Marine

• Touche accès direct canal 16

• Touche accès direct à un canal programmable

• Balayage de tous les canaux

• Veille multicanaux programmable

• Sélection des canaux par bouton rotatif

• Boîtier Batterie Supplémentaire (6 piles 1,5V Ni-MH non fournie)

• Chargeur 220V fourni ref : 3.010.0026

• Chargeur 12V non fourni ref : 3.010.0028

1.2 Spécifications Techniques

• Tension d'alimentation: 9V par Batterie longue vie Ni-MH

• Consommation: RX 50 à 100 mA selon Squelch, TX 0,8A pour5W

• Puissance: 5 WATT

• Affichage Résolution: Afficheur cristaux liquides noirs

• Température Travail: -10 °C à +55°C

• Antenne: Dévissable pour rangement

• Poids avec batterie: 300 gr

• Dimensions: 145 x 70 x 40 mm pour boîtier + 125 Antenne

2. Guide d'utilisation

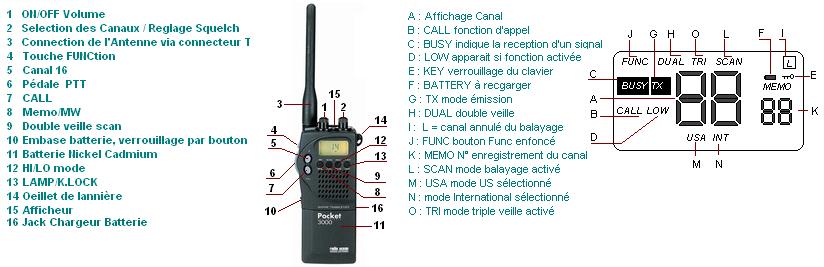

2.1 Image Pocket 3200

3. Tableau des fréquences Internationales

3.1 Uniquement les plus utilisées en FULL DUPLEX (fr Hz RX = TX )

06 : 156.300 Mhz   08 : 156.400 Mhz   09 : 156.450 Mhz   10 : 156.500 Mhz

11 : 156.550 Mhz   12 : 156.600 Mhz   13 : 156.650 Mhz   14 : 156.700 Mhz

15 : 156.750 Mhz   16 : 156.800 Mhz   17 : 156.850 Mhz   67 : 156.375 Mhz

68 : 156.425 Mhz   69 : 156.475 Mhz   71 : 156.575 Mhz   72 : 156.625 Mhz

73 : 156.675 Mhz   74 : 156.725 Mhz   77 : 156.875 Mhz

Le canal 70 réservé aux appels ASN n'est pas couvert par la Pocket 3200

(rappel : 156.525 Mhz)
