Centrale NETWORK

1. Caractéristiques Techniques

1.1 Caractéristiques & Fonctions

• Assembleur BROOKES and GATEHOUSE

• Gamme produit : NETWORK (arrêtée fin 2002 - pièces de rechange quasi-introuvables)

•  Ensemble Speedomètre et T° mer - Sondeur - Anémomètre et Angulation du vent : 496 Masthead Unit.

• Sondeur ultrason

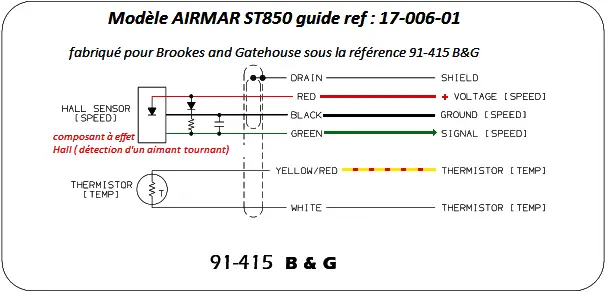

• Speedometre à roue : fabrication d'origine AIRMAR Technology modèle ST850 (P17/B17) à sortie analogique. Câblage ST850

• Anémotre à godet et girouette associée

• Affichage des données vitesse et T°;, profondeur sur le boîtier B&G Network QUAD

• Affichage des données vent et angulation au vent sur le boîtier B&G WIND

• Corrélation des données pour calcul vent réel via le bus propriétaire NETWORK

1.2 Spécifications Techniques

• Tension d'alimentation: 10 VDC à 16 VDC

• Consommation: 40 mA nominal par boitier, 100 mA par boîtier si éclairage interne.

• Interface électrique: BUS NETWORK avec possibilité NMEA 0183

• Affichage Résolution: Afficheur cristaux liquides noirs (1cm petite police, 1,5cm grande police)

• Température Travail: -10 °C à +55°C

• Alarme: Interne et possibilité externe

• Poids avec support: ... gr

• Dimensions: 110 x 110 x 25,5 mm par boîtier

1.3 Interface de Communication

• BUS NETWORK B&G transporte Alimentation et données NMEA 0183

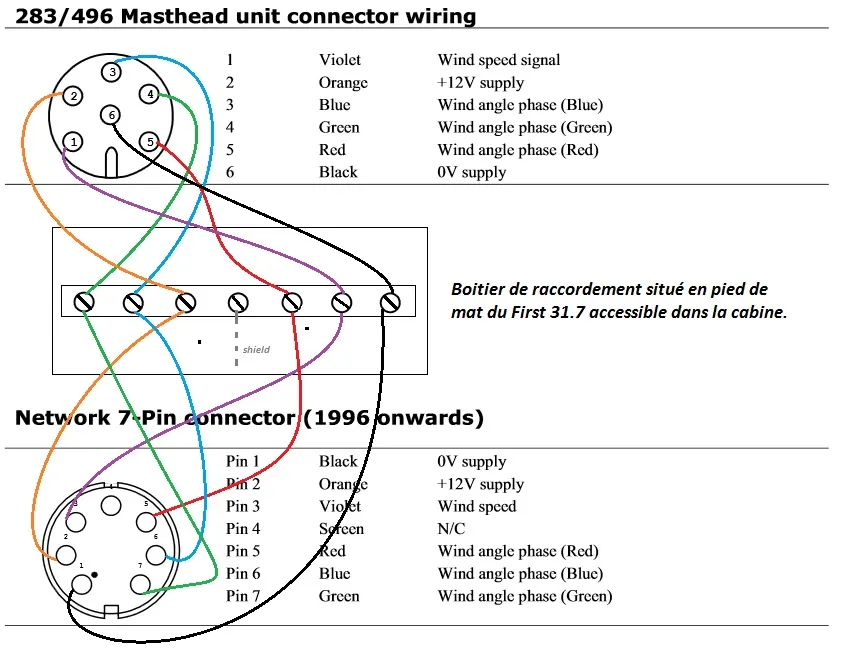

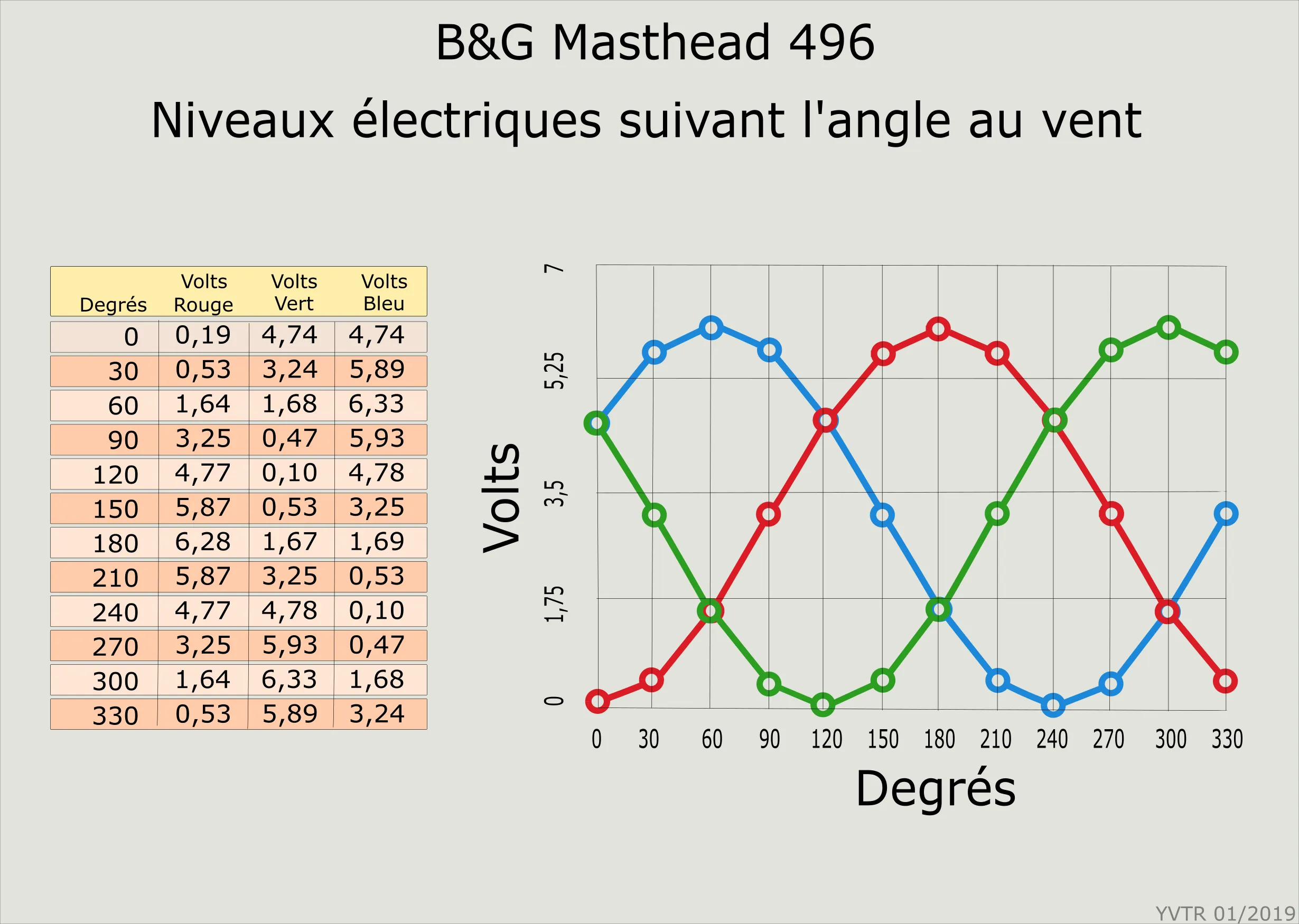

• Câblage Aérien 496-00-001 --- Câblage Network Wind depuis 1996 --- Niveaux électriques sinus masthead

• Câblage Speedomètre et T°; ST850 - Câblage Sondeur Network Depth Transducer SEN-DEPTH-N

1.4 Procédure de RESET & TESTS

Procédure afficheur LOCAL ou SYSTEM

2. Câblage

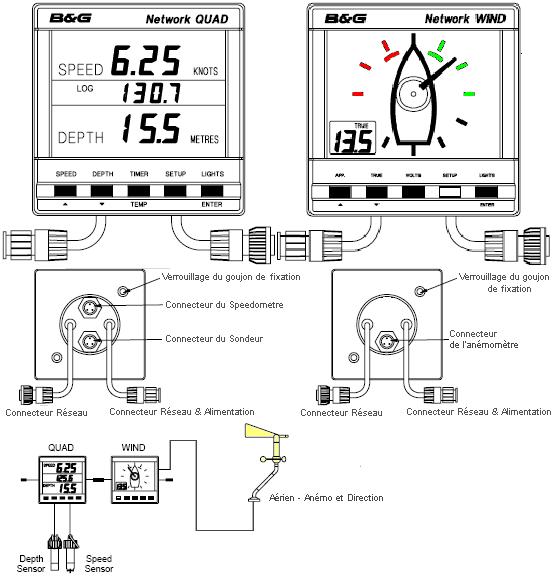

2.1 Diagramme Général B&G gamme NETWORK

2.2 Connectiques

Connecteurs & cables spécifiques à ces produits de la marque B&G.

3. Modules Utilisés

3.1 Module Vent (doc.pdf)

• Gamme produit : NETWORK WIND (arrêtée fin 2002)

• Affichage des données vent et angulation au vent sur le boîtier B&G WIND

• Corrélation des données pour calcul vent réel via le bus propriétaire NETWORK

3.2 Module Quad (doc.pdf)

• Gamme produit : NETWORK QUAD (arrêtée fin 2002)

• Ensemble Speedomètre - Sondeur et T°; mer - Anémomètre et Angle au bateau

• Sondeur ultrason

• Affichage des données vitesse, profondeur et T°; sur le boîtier B&G Network QUAD

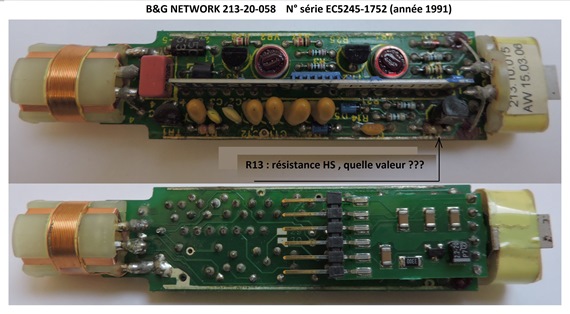

3.3 Module Electronique Aérien

• Gamme produit : NETWORK (arrêtée fin 2002)

• Ensemble électronique : 213-20-058

4. Sentences NMEA 0183 V1.5

• $II HDM: Heading

• $II VHW: Speed & Heading

• $II DBT: Depth

• $II VWR: Apparent wind angle and wind speed

• $II VWR: Sea Temperature

5. Calcul Vitesse et Direction Vent Vrai

• Correlation entre vitesse du bateau sur l'eau (speedo) et direction/force du vent (anémo)
