GEONAV TRACEUR SUN 5C

1. Caractéristiques Techniques

1.1 Caractéristiques & Fonctions

• Manuel utilisateur (pdf)

• Traceur graphique compact avec récepteur GPS intégré (12 canaux - Acquisition du Fix démarrage normal 2 mn, 15 mn si initialisation)

• Fonction GOTO ( port ou service le + proche, marque, lat/long )

• Interface antenne active extérieure avec sortie NMEA 0183

• Interface Echosondeur via NMEA 0183

• Affichage des données Echosondeur T° et Profondeur

• Interface Pilote Automatique via NMEA 0183

• Rotation de la Carte

• Fonction Screen Amplifier ™

• Fonction AutoZoom & OverZoom ™

• 8 types de marques avec noms de 8 car.

• Changement de cap

• Sélection Unité de mesure profondeur (mètres, pieds, brasses)

• Cartographie avec Marée et Courants

• 16 Niveaux de Zoom

• Vecteur de Route

• Cartouche Compact Flash™

• Carte mondiale intégrée

• Etanche aux embruns

• Microprocesseur RISC 32 bits

1.2 Spécifications Techniques

• Tension d'alimentation : 9,8 VDC à 18 VDC protégé contre inversion polarité et surtension

• Consommation : 10 Watt max

• Interface électrique : NMEA 0183

• Affichage Résolution : Ecran LCD type Plein Soleil - 4,8 pouces - 234x320 pixels

• Type Cartographie : Navionics

• Température Travail : 0°C à +60°C

• Mémoire de Travail : Non volatile avec pile lithium de secours

• Poids avec support : 1000 gr

1.3 Caractéristiques de la mémoire

• Jusqu'à 20 Waypoints par route

• Jusqu'à 500 points de trace

• Jusqu'à 99 marques par groupe

• augmentation Waypoint, Mark, Route par extension mémoire Compact Flash™

1.4 Interface de Communication

• NMEA 0183

• Capteur de position : sentences GLL, VTG, GGA, RMC, GSV, ZDA, RMA, GSA

• Echosondeur : DBT, MTW

• Autopilote : APA, APB, XTE, RMB, BWC, GLL, VTG et GGA, RMC at ZDA si présentes en entrée.

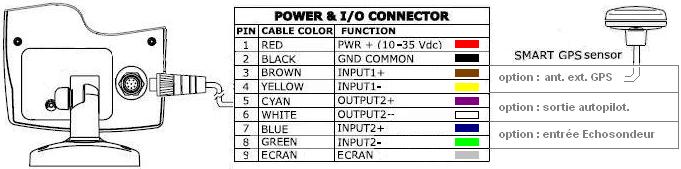

2. Câblage

2.1 Diagramme Général Géonav

3. Connectiques

Les connectiques et couleurs de câble ne sont pas encore harmonisés au niveau des constructeurs.

Il est donc nécessaire d'observer la plus grande prudence dans l'interconnexion de matériels différents.

De plus, NMEA 183 se conjugue en plusieurs versions, chacune pouvant induire des modifications de raccordement importantes.

A partir de NMEA 183 V2+ les sorties ou entrées se font sur 2 fils en signaux différentiels (+/-)

Ce qui permet une meilleure protection par rapport aux "pics" de tension ou courants observables à bord d'un bateau,

mise en route moteur, radar etc... Si on doit raccorder un équipement antérieur V1, il faut respecter

un mode de connexion bien particulier ( V1+ vers V2+ )

4. Transmissions

• Transmission Asynchrone de type ASCII. Un caractère est codé sur 1 Start, 7 Bits utiles, 1 bit de parité, 1 ou 2 bits de stop

• Vitesse de transmission pour la norme NMEA 183 : 4800 bits/s

• Exemple de codage : Retour Chariot : 0D Hexadécimal ( 0000 - 1101 ) , A : 41 (0100 - 0001), B : 42 ( 0100 -0010) etc...

• Un PC Portable équipé d'une prise série 9 points, peut interpréter et afficher les sentences reçues (point 2 et 5 sur la DB9)

4.1 Sentences (phrases ou séquences) NMEA

• Définition d'une sentence ou séquence (en français) : Ensemble de Texte renseignant une fonction particulière

• Une seule sentence NMEA est utilisée pour l'exemple Furuno/Géonav ci-dessus : la sentence NMEA 183 V2+ : DBT

• DBT ( Depth Below Transducer est la seule sentence recommandée aujourd'hui par NMEA.ORG)

• Une sentence émise à intervalle régulier (voir reglages internes ) par le sondeur FURUNO qui est un "device talker"

  (équipement émetteur) de type "SD" Sounder Depth, à destination d'un "device receiver" type GEONAV

• Format de la sentence vide : $yyDBT,---------------,*xx,<0D><0A>

• $ ou ! marque le début de la sentence ( phrase ou séquence ) -  yy est la signature du device, SD dans notre exemple.

• *xx est un "check sum" (calcul de parité) des caractères utiles précédents,

  permettant de vérifier l'intégrité des informations, il n'est pas obligatoire.

• Format de la sentence complète : $SDDBT, data_feet,f,data_meter,m,data_fathom,F*xx <0D><0A> (0D Retour Chariot - 0A Interligne)

• Format de la sentence sans checksum : $SDDBT,6.6,f,2.0,m,1.1,F <0D><0A>
